При этом корпус позволяет установить достаточно производительные процессоры вкупе с большими башенными кулерами и крупногабаритные «топовые» модели видеокарт, а также мощные полноразмерные блоки питания стандарта ATX. Всё это будет достаточно плотно скомпоновано, по-максимуму используя внутреннее пространство корпуса. С этим, правда, возникает много интересных нюансов, в которых мы и попытаемся разобраться в рамках данного материала.
В материале:
Упаковка и комплектация
Основные характеристики
Дизайн и эргономика
Особенности сборки системы в корпусе
Установка материнской платы
Установка вентиляторов и радиаторов СЖО
Установка накопителей
Установка видеокарты
Установка блока питания
Кабель-менеджмент
Спецификации
Вердикт
Упаковка и комплектация
Корпус поставляется в обычной картонной коробке, на которой белыми буквами написано название модели A3-mATX. Внутри коробки корпус зафиксирован спереди и сзади вставками из пенопласта. В комплект поставки входит достаточно подробная иллюстрированная инструкция, советую не игнорировать её и хотя бы мельком ознакомиться перед сборкой, так как некоторые моменты самому порой будет сложно понять с первого раза. И со второго тоже.
Также в комплект поставки корпуса входит пластиковый органайзер, внутри которого находится подпорка для длинных и тяжелых видеокарт, а также набор самых различных крепежных винтиков и резиновых антивибрационных прокладок для установки накопителей, специальные стойки для альтернативных вариантов установки блока питания (о чём мы ещё расскажем подробно далее по тексту), инструмент для выкручивания стоек под материнскую плату, уже установленных на соответствующую перегородку в корпусе, некоторые запасные части, пластиковые стяжки для проводов и несколько перегородок, позволяющих разделить данный органайзер на десять небольших отсеков.
К решётке в нижней части корпуса изнутри при помощи пластиковой стяжки прикреплена специальная рамка-адаптер, позволяющая установить блок питания с некоторым смещением, если того потребует достаточно плотная компоновка внутри корпуса, о чём мы также подробно расскажем далее по тексту.
Основные характеристики
А пока пробежимся по основным номинальным характеристикам корпуса. Lian Li A3-mATX относится к микро форм-фактору и имеет размеры по длине, ширине и высоте соответственно 443×194×321,5 мм. Высота непосредственно самого корпуса без учета подпорок составляет 306 мм. Если учитывать выступающие сзади винты и другие элементы, длина составит около 457 мм.
Корпус поддерживает установку компактных материнских плат форм-фактора Micro ATX и Mini ITX (также обозначается просто как ITX), а вот в плане высоты процессорного кулера, длины видеокарты и блока питания особых ограничений нет. Точнее, они, конечно же, есть, но на уровне среднестатистического корпуса стандартных размеров. Так, высота процессорного кулера ограничивается 165 мм, видеокарты – до 415 мм, если её установке не мешает расположенный в передней части корпуса блок питания, в противном случае ограничиваясь 334 мм. Длина самого блока питания может доходить до 220 мм. Длины используемых видеокарт и блоков питания при сборке системы в данном корпусе являются взаимоограничивающими факторами, но более подробно данную тему мы разберём чуть позже.
Под установку видеокарты и других плат расширения предусмотрено 4 слота. Помимо стандартных блоков питания ATX, поддерживаются компактные блоки форм-фактора SFX и SFX-L, а также блок питания Lian Li EDGE, специально разработанный компанией для применения в подобных корпусах, совмещая высокую мощность от 850 Вт до 1300 Вт с оптимальным использованием свободного пространства.
В плане установки вентиляторов и радиаторов систем жидкостного охлаждения (СЖО) имеется возможность установки до трёх 120 мм или пары 140 мм под верхнюю панель, ещё до трёх 120 мм можно установить на нижнюю и один 120 мм сзади. «Из коробки» корпус поставляется без вентиляторов. Вместо вентиляторов на верхнюю или нижнюю панель можно смонтировать радиатор СЖО длиной до 360 мм.
Корпус поддерживает установку одного полноразмерного 3,5” жёсткого диска и до трёх 2,5” SSD.
Из кнопок и портов в нижней части передней панели имеются пара USB 3.0, небольшая кнопка включения, два гнезда 3,5 мм под гарнитуру и микрофон (без маркировки), а также порт USB Type-C (USB 3.1).
С номинальными характеристиками корпуса вроде разобрались, но тут следует понимать одну важную вещь. Заявленная производителем «модульность» корпуса подразумевает, помимо прочего, ещё и некоторое взаимоисключение установки тех или иных комплектующих в условиях небольшого внутреннего пространства и достаточно плотной компоновки. Так, установив слишком длинный блок питания, мы получаем существенное ограничение по максимальной длине видеокарты, также может стать невозможной установка радиатора системы охлаждения длиной 360 мм на верхнюю панель. В то же время установка радиатора такой длины на нижнюю панель делает невозможным установить в корпус хотя бы один классический 3,5” жесткий диск, так как радиатор закроет собой соответствующее посадочное место на нижней панели.
Дизайн и эргономика
Передняя панель корпуса сделана из пластика, она сплошная, без вентиляционных отверстий, несмотря на выступающие декоративные «рёбра». Впрочем, существует несколько версий данного корпуса, у одной из которых, получившей название A3-mATX Wood Edition, передняя панель выполнена из расположенных в виде решётки планок из чёрного ореха, такая панель хорошо пропускает воздух. Но это не наш случай. Передняя панель, как и боковые, снимаются легко и без инструмента. Они держатся за счёт входящих в пазы выступов в нижней части и пары штырьков в верхней части, заходящих с натягом в соответствующие отверстия на корпусе и защёлкивающихся.
Чтобы снять переднюю и боковые панели, надо аккуратно потянуть их верхнюю часть на себя. В случае с боковыми панелями со стороны задней части корпуса для этого предусмотрены специальные выступы. В комплекте поставки имеется пара запасных вкладышей для отверстий в корпусе под штыри боковых панелей, если со временем они износятся и боковые панели станут держаться недостаточно хорошо. В нашем случае одна из боковых панелей выполнена из закалённого стекла, через которое видны компоненты системы, а вторая обычная, из перфорированного металлического листа.
Есть вариант комплектации данного корпуса двумя металлическими боковыми панелями, в таком случае вместе со второй боковой панелью идёт находящийся за ней кронштейн для установки дополнительных вентиляторов сбоку. Под верхнюю панель, также выполненную из перфорированного металлического листа, можно установить вентиляторы или радиатор СЖО, чтобы снять её, необходимо отвернуть пару винтов с насечкой в задней части корпуса, затем сдвинуть её назад.
Нижняя и верхняя части корпуса имеют скругленные боковые рёбра, тем самым плавно переходя в боковые поверхности. В верхней части задней панели находится эмблема с логотипами компаний Lian Li и DAN, совместно разработавших данный корпус. Отдельно стоит похвалить качество изготовления корпуса. Тут не стали экономить на металле и сделали детали из листового проката толщиной примерно 1 мм без учёта покрытия. А с учётом необходимых рёбер жёсткости и загнутых краёв достигается жёсткость конструкции как корпуса в целом, так и отдельных его элементов. Помимо чёрного, также существует и вариант корпуса в белом исполнении.
Особенности сборки системы в корпусе
Под заявленной производителем модульностью, помимо разных вариантов комплектаций данного корпуса «из магазина», подразумевается также возможность устанавливать те или иные компоненты внутри него разными способами и вручную регулировать их положение друг относительно друга. Но стоит учитывать, что иногда установка одних комплектующих будет затруднять установку других, а то и вовсе делать её невозможной, ставя перед выбором между тем или другим. Ниже я распишу особенности установки в корпус тех или иных комплектующих, а также некоторые ограничения, которые накладывает их близкое соседство между собой.
Установка материнской платы

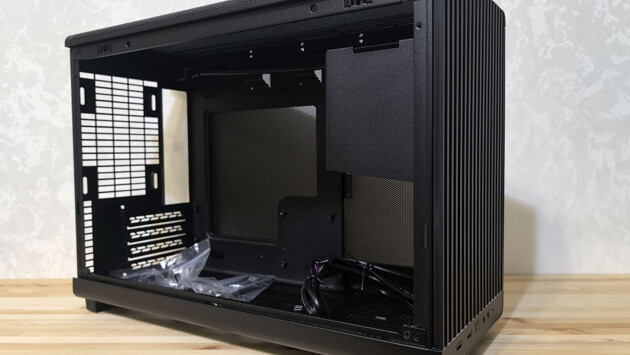

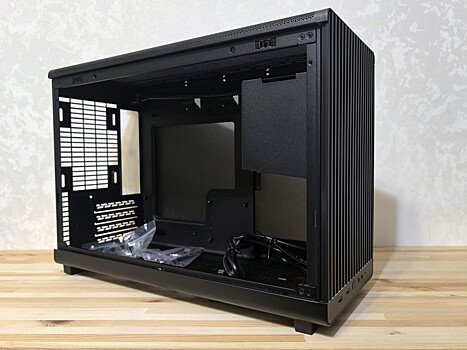

Корпус Lian Li A3-mATX поддерживает установку только компактных «материнок» Micro ATX и Mini ITX. За материнской платой в вертикальной перегородке, к которой она крепится, остаётся большое «окно», обеспечивающее хорошую вентиляцию задней стороны материнской платы, с учетом перфорированной боковой стенки за ней. Стойки для установки материнской платы уже смонтированы на перегородке, в случае, если их потребуется демонтировать или переставить, в комплекте имеется специальный инструмент в виде небольшой рукоятки с отверстием под шестигранник. К материнской плате от передней панели одной большой колодкой F-Panel подключаются кабели, отвечающие за работу кнопки включения, колодкой HD Audio подключаются аудиоразъёмы, пара разъёмов USB 3.0 подключаются одной колодкой и отдельным кабелем – USB Type-C.
Установка вентиляторов и радиаторов СЖО
Под верхнюю панель можно смонтировать до трёх 120 мм вентиляторов или пару 140 мм. В случае с использованием СЖО, туда же можно установить радиаторы длиной 240 или 360 мм. Теоретически, под верхнюю панель влезет и радиатор длиной 400 мм, так как длина монтажных пазов составляет около 386 мм. Однако, ограничить количество вентиляторов или длину радиатора может находящийся в передней части корпуса блок питания, в случае, если кронштейн, на который он установлен, придётся поднять в верхнее положение, чтобы разместить под ним видеокарту большой длины.
На нижнюю панель можно установить до трёх 120 мм вентиляторов, но располагающийся ближе всего к передней части корпуса, в таком случае, закроет собой посадочное место для монтажа 2,5”/3,5” накопителя. Также его закроет и радиатор длиной 360 мм, который можно смонтировать на нижнюю панель. Впрочем, в случае с использованием более короткого, длиной 240 мм, место под накопитель останется свободным. В случае с нижней установкой радиатора ещё придётся учитывать его толщину и габариты видеокарты, которая будет располагаться над ним, а также то, как в получившемся «сэндвиче» будет циркулировать нагретый воздух. От попадания пыли внутрь корпуса под нижней панелью предусмотрен фильтр в виде пластиковой рамки с сеточкой, крепящейся к корпусу за счёт магнитов.
Заднее посадочное место под один 120 мм вентилятор предполагает возможность отрегулировать его положение по высоте в диапазоне 20 мм. Стоит отметить, что корпус поставляется без вентиляторов, а с учётом его небольших габаритов придётся самостоятельно решать, сколько вентиляторов и куда установить, чтобы обеспечить оптимальный тепловой режим во внутреннем объеме.
Установка накопителей
Для монтажа накопителей предусмотрено три посадочных места в корпусе, включая пару мест для 2,5” SSD на специальной съёмной монтажной пластине, установленной между перегородкой для материнской платы и передней частью корпуса, при том, что накопители будут располагаться с внутренней стороны. Ещё одно посадочное место есть на передней части нижней панели, на него можно установить либо один 3,5” жёсткий диск, либо ещё один 2,5” SSD. Итого имеем возможность установки до трёх 2,5” SSD, либо пару SSD и один полноразмерный HDD. Во всех случаях монтаж осуществляется за счёт установки в отверстия на нижней стороне накопителей специальных винтиков с небольшой цилиндрической частью без резьбы, на которые надо предварительно надеть специальные резиновые прокладки, также идущие в комплекте. Обращаю внимание, что подобные винты тут есть двух видов – с мелким и крупным шагом резьбы. Первые используются для монтажа 2,5” накопителей, вторые – для 3,5”. Вкрученные не до упора в накопитель винты с надетыми резиновыми прокладками вставляются в специальные отверстия на посадочных местах в форме замочной скважины, затем винты вдвигаются в узкую часть отверстий как в пазы и дополнительно затягиваются, надежно фиксируя накопитель на посадочном месте. При монтаже накопителя на нижнюю панель корпуса предварительно придётся снять установленную на два соответствующих монтажных отверстия небольшую пластину, предназначенную для установки на неё регулируемой подпорки для длинных и тяжёлых видеокарт, идущей в комплекте с корпусом.
Установка видеокарты
Корпус позволяет установить видеокарту длиной до 415 мм – это расстояние «от стенки до стенки», от задней панели до передней. Если перед видеокартой не будет блока питания, в который она упрётся. В противном случае, при использовании блока питания ATX, длина видеокарты ограничится 334 мм, а с использованием специального адаптера – 344 мм. Этому будет посвящен следующий подпункт про установку блока питания в данный корпус. Всего в корпусе предусмотрено четыре слота под карты расширения, которые дополнительно фиксирует находящаяся сзади пластина на петле, плотно прижимаемая при помощи винта с насечкой.
Для длинных и тяжёлых видеокарт в комплекте с корпусом идёт регулируемая подпорка, устанавливаемая на металлическую пластину на месте под установку SSD/HDD на нижней панели корпуса. К этой пластине подпорка крепится за счёт магнита в нижней части – не очень надёжно, но как есть. Упор Г-образной формы регулируется по высоте в диапазоне 22 мм. Если этого недостаточно и надо опустить его ещё ниже на 4 мм, можно переставить фиксирующий винт в верхнее отверстие на его длинной стороне. К тому же, можно переставить сам упор, поменяв опорную поверхность, если необходимо, чтобы её длина была не 10 мм, а 20 мм. С учётом размеров корпуса, а также длины опорной пластины для установки упора в 110 мм, длина поддерживаемых таким образом видеокарт может составлять от 280 мм до 380 мм.
Установка блока питания
Как установить блок питания в корпус Lian Li A3-mATX – это отдельная тема, с которой связано множество нюансов, требующих подробного описания. С учетом очень плотной компоновки в компактном корпусе, инженеры предусмотрели возможность устанавливать блок питания несколькими различными способами, регулируя его положение по высоте, чтобы можно было вписать его в свободный объём. Изначально подразумевается установка блока питания на специальный кронштейн в передней части корпуса, при том, что блок питания будет располагаться задней частью кверху, как бы прилегая к передней панели. Для его установки необходимо будет эту самую панель снять, демонтировать кронштейн, а затем, если мы будем ставить стандартный блок питания ATX, придётся отвинтить два винта и снять верхнюю часть кронштейна, представляющую собой адаптер для монтажа блоков питания уменьшенного форм-фактора SFX. После этого можно ставить обычный полноразмерный ATX, учитывая то, что ставить его нужно нижней частью, где обычно расположен вентилятор, от передней панели, так как она в нашем случае не имеет вентиляционных отверстий. К блоку питания от задней панели идёт кабель-удлинитель, при сборке важно не только подключить его к блоку питания, но и не забыть включить переключатель на последнем. После этого кронштейн с блоком питания можно установить на место. Точнее, на одно из пяти посадочных мест, тем самым регулируя положение конструкции по высоте в диапазоне 90 мм, чтобы блок питания вписался в плотную компоновку, позволив уместить длинную видеокарту внизу или радиатор СЖО, установленный на верхней панели. В любом случае, видеокарты длиной не более 330 мм не будут доходить до расположенного спереди блока питания.
Если того требует компоновка или эстетические соображения, например, очень хочется видеть красивый вентилятор блока питания за хромированной решёткой через боковую стеклянную стенку, либо, наоборот, развернуть его вентилятором к боковой перфорированной стенке, чтобы он забирал свежий воздух из-за пределов корпуса, можно поменять местами расположенный спереди кронштейн блока питания с пластиной для монтажа двух SSD, располагающейся справа от материнской платы. В таком случае также предусмотрена возможность регулировки кронштейна с блоком питания по высоте, выбирая из четырёх посадочных мест. Впрочем, такой способ установки блока питания достаточно сомнителен, так как практически исключает возможность установки радиаторов СЖО длиной 240 мм и 360 мм на верхнюю панель, только если кронштейн блока питания не установлен на самую нижнюю позицию, но тогда блок питания может мешать установить видеокарту длиной более 258 мм.
Но есть и ещё один, более оригинальный способ установки блока питания стандарта ATX. При помощи четырёх идущих в комплекте монтажных ножек высотой 12 мм, ввинчивающихся непосредственно в блок питания и дающих необходимый для подключения кабеля зазор, блок питания можно и вовсе установить на пластину для монтажа SSD поверх одного из них! При этом блок питания будет располагаться как бы боком. Данный способ имеет смысл, только если блок питания имеет длину больше своей ширины в 150 мм, например, его длина составляет 160 мм. Тогда, будучи как бы поставленным «на ребро», он занимает места по вертикали меньше, чем будучи расположенным задней частью кверху при установке на кронштейн. При таком способе установки придётся извлечь из корпуса кронштейн для блоков питания, а пластину для установки SSD со смонтированным непосредственно на ней блоком питания переставить за переднюю панель на его место. Тем самым блок питания будет располагаться вдоль корпуса своей задней частью к передней панели, а вентилятором – к перфорированной металлической боковой панели. Такой способ – оптимальный вариант уместить в компактном корпусе СЖО с длинным радиатором, крупногабаритную видеокарту и большой блок питания.
Но и это ещё не все варианты установки блока питания! Помните идущую в комплекте рамку-адаптер, прикрепленную пластиковой стяжкой к нижней панели корпуса? Эта рамка позволяет сместить положение блока питания на 10 мм в направлении от его верхней поверхности. Притом к блоку питания она крепится через описанные выше стойки, так как в противном случае не получится подключить питающий кабель. Данный способ можно сочетать практически со всеми вышеописанными вариантами установки блока питания. Преимущественно – с установкой на расположенный спереди кронштейн. Когда ну очень нужно «подвинуть» блок питания на 10 мм вперёд, поплотнее прижав к передней панели, и получив дополнительное место для видеокарты, которая упирается в его корпус. В итоге будет 344 мм от задней стенки до блока питания вместо 334 мм. Но при этом значительно увеличится занимаемое блоком питания место по высоте – на целых 22 мм, включая толщину самой рамки и устанавливаемых на блок питания стоек. Одним словом – «костыль»!
При установке блока питания в данный корпус необходимо учитывать размеры и взаимное расположение других компонентов системы, а также то, что блок питания для своего охлаждения берёт уже нагретый воздух из внутреннего объёма корпуса, затем выбрасывая его обратно. Поэтому не лишним будет подумать об установке хотя бы одного дополнительного вентилятора над задней частью блока питания при его установке на кронштейн, чтобы удалять нагретый воздух за пределы весьма тесного корпуса.
Кабель-менеджмент
Кабели от передней панели и блока питания свободно располагаются внутри основного объёма корпуса, идущий от задней панели к блоку питания кабель можно аккуратно подвесить на специальные «полки», чтобы не болтался. Крайне рекомендуется использовать блоки питания с модульным подключением питающих линий, особенно с учётом того, что внутреннее пространство в корпусе ограничено.
Подробные спецификации
Тип: корпус
Модель: LIAN LI A3-mATX
Код производителя: [G99.A3X.R0]
Типоразмер корпуса: Mini-Tower
Ориентация материнской платы: вертикально
Длина: 443 мм
Ширина: 194 мм
Высота: 321.5 мм
Основной цвет: черный
Материал корпуса: пластик, сталь
Наличие окна на боковой стенке: нет
Материал фронтальной панели: пластик
Тип подсветки: нет
Форм-фактор совместимых плат: Micro-ATX, Mini-ITX
Форм-фактор совместимых блоков питания: ATX, SFX
Размещение блока питания: скрытое
Максимальная длина блока питания: 220 мм
Горизонтальные слоты расширения: 4
Вертикальные слоты расширения: 0
Максимальная длина устанавливаемой видеокарты: 415 мм
Максимальная высота процессорного кулера: 165 мм
Количество отсеков 2.5» накопителей: 3 шт
Число внутренних отсеков 3.5»: 1 шт
Число внешних отсеков 3.5»: 0 шт
Число отсеков 5.25»: 0 шт
Вентиляторы в комплекте: нет
Поддержка фронтальных вентиляторов: нет
Поддержка тыловых вентиляторов: 1 x 120 мм
Поддержка верхних вентиляторов: 2 x 140 или 3 x 120 мм
Поддержка нижних вентиляторов: 3 x 120 мм
Поддержка боковых вентиляторов: 2 x 140 или 3 x 120 мм
Возможность установки системы жидкостного охлаждения: есть
Верхний монтажный размер радиатора СЖО: 240 мм, 280 мм, 360 мм
Нижний монтажный размер радиатора СЖО: 240 мм, 360 мм
Боковой монтажный размер радиатора СЖО: 240 мм, 280 мм, 360 мм
Расположение I / O панели: спереди
Разъемы: 3.5 мм jack (аудио), 3.5 мм jack (микрофон), USB 3.2 Gen1 Type-A x2, USB 3.2 Gen 2 Type-C
Встроенный кард-ридер: нет
Фиксация боковых панелей: защелки
Вырез в районе крепления кулера CPU: есть
Прокладка кабелей за задней стенкой: нет
Пылевой фильтр: есть
Малошумные и антивибрационные корпуса: нет
Комплектация: документация, набор крепежа
Страна-производитель: Китай
Вердикт
Корпус Lian Li A3-mATX обращает на себя внимание высоким качеством изготовления, включая использование листовой стали толщиной не менее 1 мм. Тем не менее, при сборке системы в данном корпусе придётся учитывать ряд нюансов, включая возможность установки только компактных материнских плат и достаточно плотную компоновку. В силу этого, возможно, не получится установить сразу и крупногабаритную видеокарту, и большой блок питания, и СЖО с радиатором длиной 360 мм одновременно, и ещё чтобы место под стандартный жёсткий диск осталось. Придётся заранее думать о размерах комплектующих и возможностях расположить их в данном корпусе, с учетом различных вариантов монтажа. Также придётся самостоятельно продумать и схему отвода нагретого воздуха из корпуса, дооснастив его необходимым количеством вентиляторов, расположенных в нужных местах.
